订货号 | 圆盘式疏水阀CS49H-16C | 品牌 | 砖砖云自营 | 货号 | 圆盘式疏水阀CS49H-16C |
型号 | CS49H-16C | 材质 | 铸钢 | 连接形式 | 法兰 |
种类 | 圆盘式 | 公称通径 | 50(mm) | 适用介质 | 蒸汽 |
压力环境 | 常压 | 工作温度 | 高温 | 标准 | 国标 |
流动方向 | 单向 | 驱动方式 | 热力 | 零部件及配件 | 阀体 |
形态 | 旋塞式 | 类型(通道位置) | 二通式 | 规格 | CS49H-16C DN15,其他规格请来电咨询 |

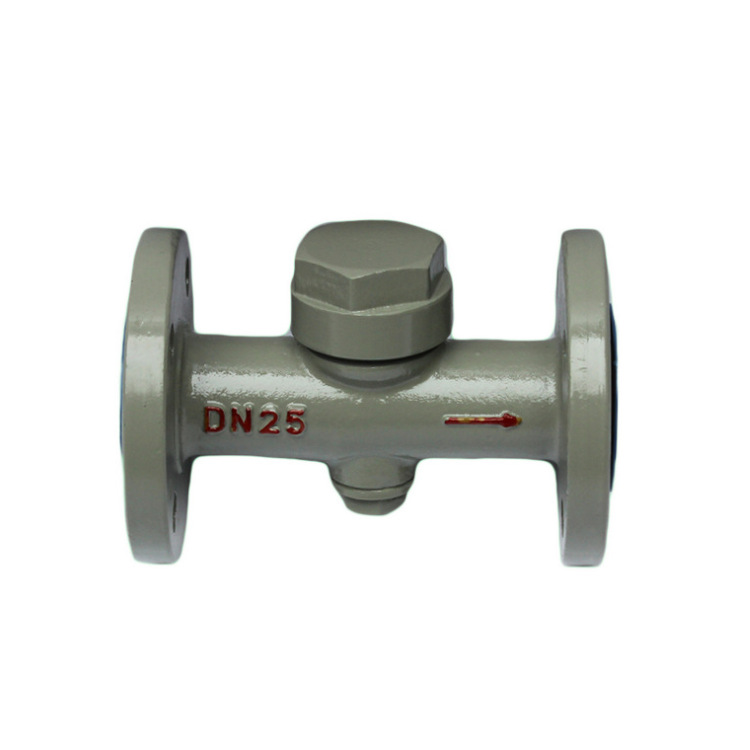

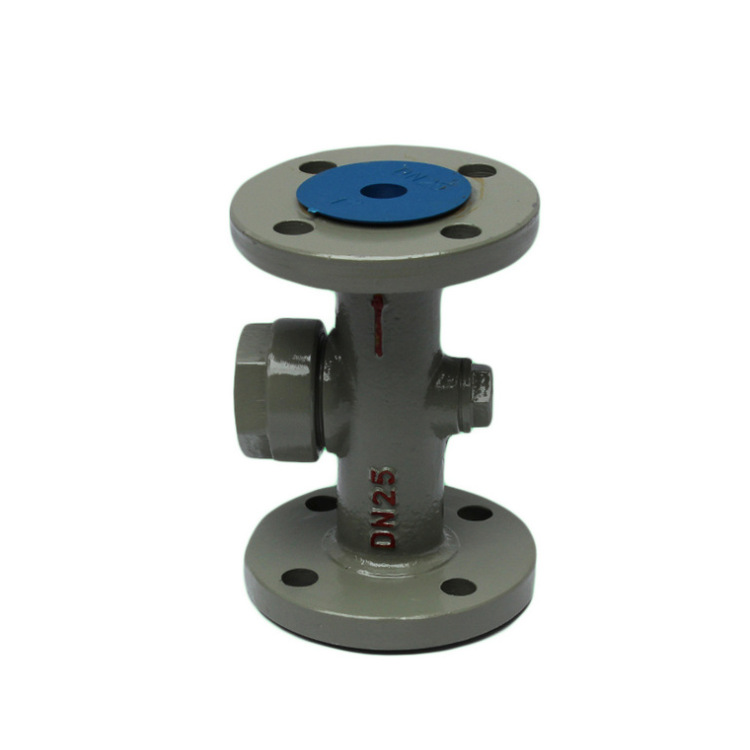

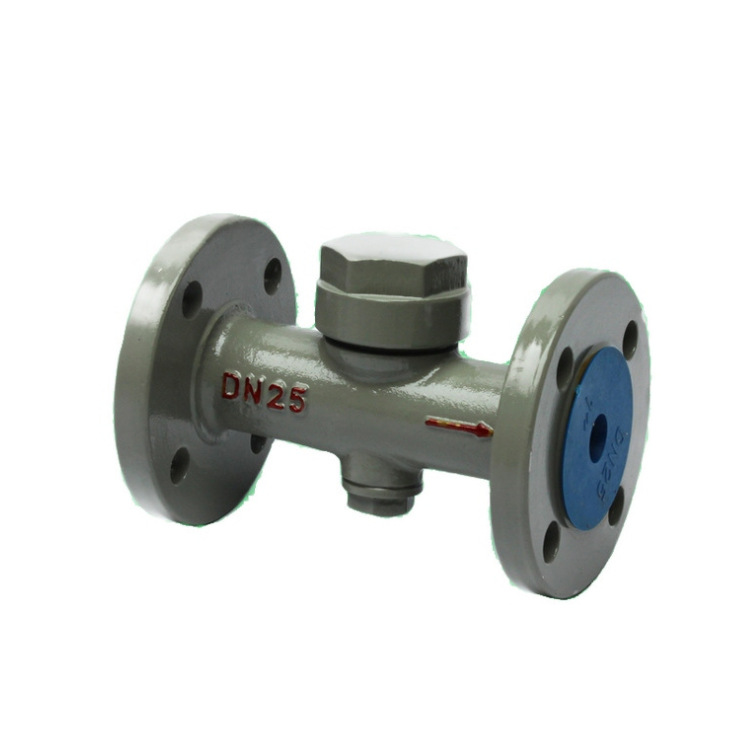

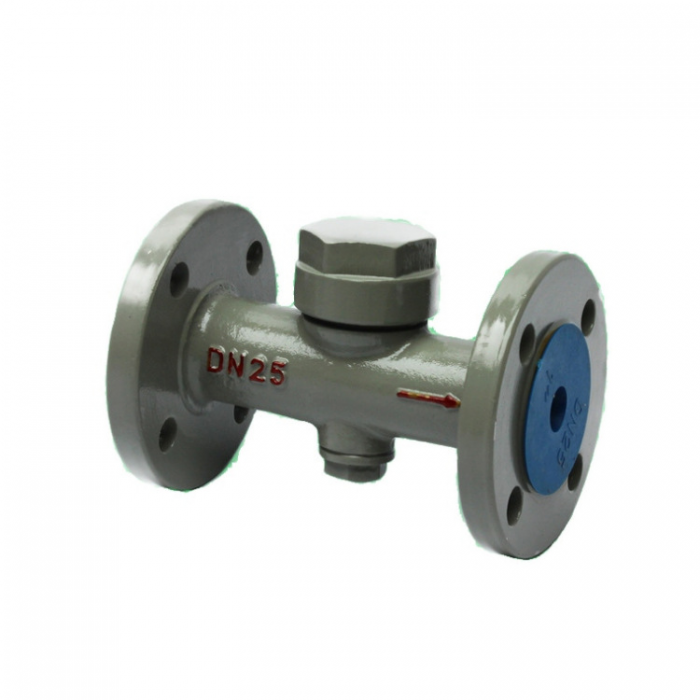

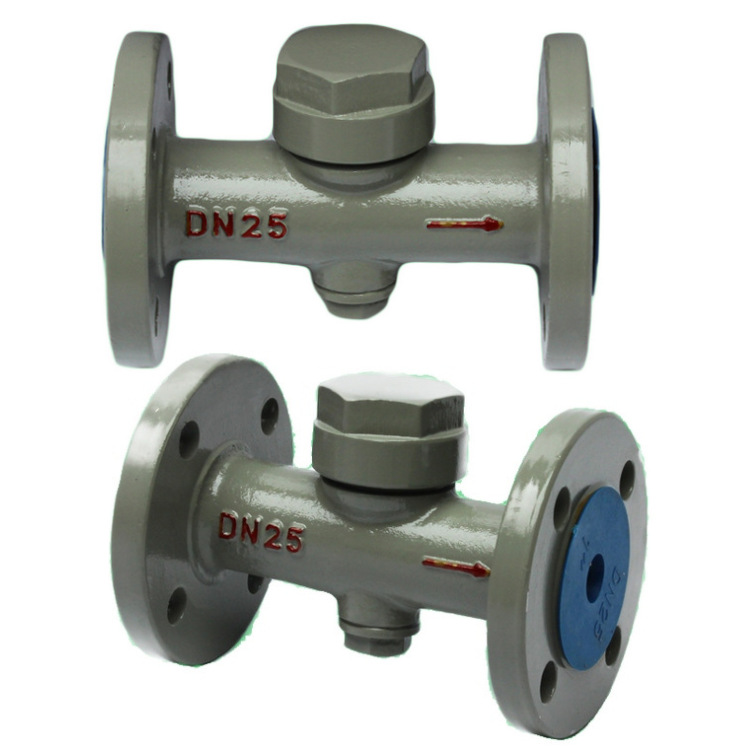

CS49型热动力圆盘式疏水阀 CS49H/Y-16C/25C法兰圆盘式蒸汽疏水阀
圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。
使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。
疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。
当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。
当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。
当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。
